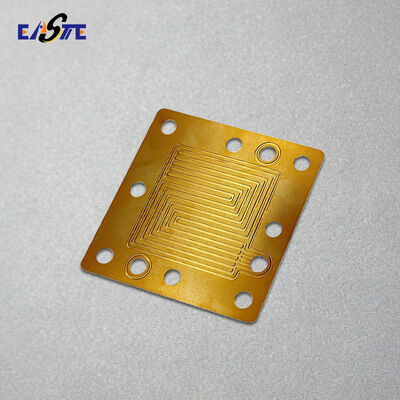

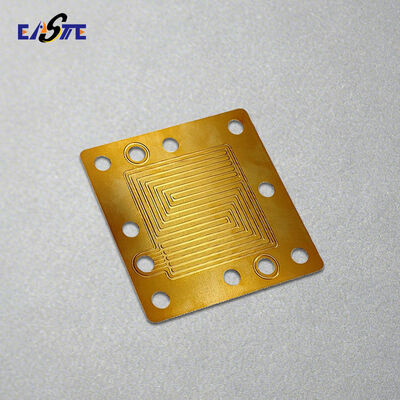

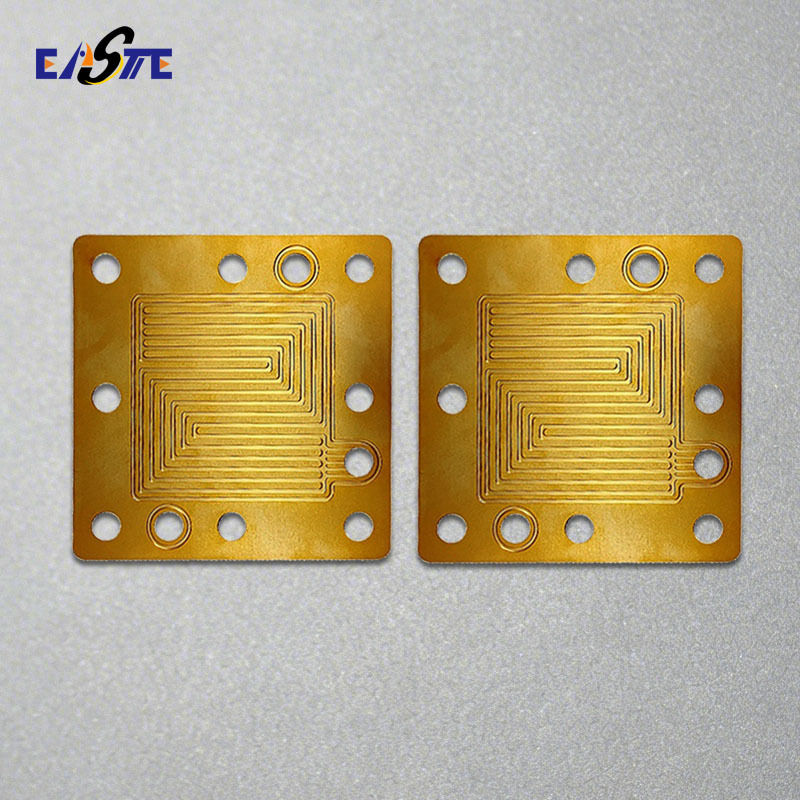

تولید کننده صفحات دوقطبی سلول سوختی میکرو کانال اچینگ مس آلمان

بشقاب‌های دوقطبی چیستند؟

بشقاب‌های دوقطبی یکی از اجزای اصلی سیستم‌های پیل سوختی هیدروژنی هستند. آنها چندین عملکرد حیاتی از جمله جمع‌آوری جریان الکتریکی، توزیع یکنواخت گازهای واکنش‌دهنده و مدیریت مؤثر حرارت و آب در داخل مجموعه پیل سوختی را انجام می‌دهند.

به عنوان یک عنصر ساختاری و عملکردی کلیدی، بشقاب‌های دوقطبی مستقیماً بر راندمان کلی، دوام و پایداری عملیاتی پیل سوختی تأثیر می‌گذارند. آنها به طور گسترده در کاربردهایی مانند پیل‌های سوختی خودرو، سیستم‌های قدرت ثابت، فناوری‌های هوافضا و دستگاه‌های انرژی قابل حمل استفاده می‌شوند.

بشقاب‌های دوقطبی با کارایی بالا نیازمند طراحی دقیق، مواد مناسب و فرآیندهای تولید پیشرفته هستند، که آنها را به عاملی حیاتی در توسعه مداوم و تجاری‌سازی فناوری‌های انرژی هیدروژن تبدیل می‌کند.

مزایای بشقاب‌های دوقطبی فلزی حکاکی شده

• هدایت بالا برای خروجی توان و اتلاف حرارت کارآمد

• طراحی فوق‌العاده نازک امکان ایجاد مجموعه‌های فشرده و چگالی توان بالاتر را فراهم می‌کند

• مقاوم و بادوام، مقاوم در برابر لرزش، فشار و چرخه حرارتی

• کانال‌های جریان با دقت تولید شده برای مدیریت بهینه گاز و آب

• قابل مقیاس‌بندی برای تولید انبوه، ایده‌آل برای سیستم‌های خودرو و انرژی

کاربرد بشقاب‌های دوقطبی فلزی حکاکی شده

1. تولید انبوه PEMFC
2. الکترولیزر PEM/AEM
3. پیل سوختی با دمای بالا
4. طراحی سبک وزن
5. تحقیق و توسعه و آزمایش

چه موادی از بشقاب‌های دوقطبی را تولید می‌کنیم؟

فولاد ضد زنگ (316 / 316L)

تیتانیوم و آلیاژ تیتانیوم (Gr1,Gr2,Gr5)

نیکل (Ni200 / Ni201) و آلیاژهای نیکل (اینکونل، هستلوی)

مس و آلیاژهای مس

آلومینیوم و آلیاژهای آلومینیوم (1060,3003,5052)

فرآیند حکاکی شیمیایی نوری برای بشقاب‌های دوقطبی

1. انتخاب مواد و آماده‌سازی سطح

ورق‌های فلزی نازک مانند فولاد ضد زنگ 316L، تیتانیوم، نیکل یا آلیاژهای مبتنی بر نیکل بر اساس مقاومت در برابر خوردگی، هدایت و الزامات کاربردی انتخاب می‌شوند. ماده به طور کامل چربی‌زدایی و تمیز شیمیایی می‌شود تا چسبندگی بهینه فتورزیست و حکاکی یکنواخت تضمین شود.

2. پوشش فتورزیست

یک فتورزیست حساس به نور با استفاده از لمینیت یا اسپین کوتینگ به طور یکنواخت روی یک یا هر دو طرف ورق فلزی اعمال می‌شود. سپس ورق پوشش داده شده در شرایط کنترل شده خشک می‌شود تا ضخامت یکنواخت رزین حاصل شود.

3. نوردهی UV و انتقال الگو

یک ماسک نوری با وضوح بالا حاوی هندسه میدان جریان طراحی شده، با دقت با ورق فلزی تراز می‌شود. نوردهی UV الگوی کانال جریان را به فتورزیست منتقل می‌کند و نواحی مورد نظر برای حکاکی را مشخص می‌سازد.

4. ظهور

پس از نوردهی، ورق تحت فرآیند ظهور قرار می‌گیرد که فتورزیست نور دیده (یا نور ندیده، بسته به نوع رزین) را حذف می‌کند و یک الگوی دقیق رزین باقی می‌گذارد که از نواحی حکاکی نشده محافظت می‌کند.

5. حکاکی شیمیایی

فلز الگوشده از یک سیستم حکاکی شیمیایی کنترل شده عبور داده می‌شود، جایی که نواحی نور دیده با استفاده از یک عامل حکاکی مناسب به طور انتخابی حل می‌شوند. پارامترهای حکاکی مانند دما، غلظت، فشار اسپری و زمان به شدت کنترل می‌شوند تا عمق، عرض و پروفیل دقیق کانال حاصل شود.

6. حذف رزین و تمیز کردن

پس از رسیدن به عمق حکاکی مورد نظر، رزین باقی‌مانده حذف می‌شود و بشقاب دوقطبی به طور کامل تمیز می‌شود تا بقایای شیمیایی حذف شوند و سطحی صاف و عاری از آلودگی تضمین شود.

7. فرآیندهای ثانویه (اختیاری)

بسته به الزامات طراحی، ممکن است فرآیندهای اضافی اعمال شوند، از جمله:

• حکاکی دو طرفه برای میدان‌های جریان پیچیده

• اتصال انتشار یا جوش لیزری برای انباشت بشقاب‌ها

• عملیات سطحی مانند آبکاری طلا، پوشش کربن یا پوشش‌های رسانا ضد خوردگی

8. بازرسی و کنترل کیفیت

بازرسی نهایی شامل اندازه‌گیری ابعادی، بررسی یکنواختی کانال جریان، تست صافی و ارزیابی کیفیت سطح برای اطمینان از انطباق با مشخصات مشتری و الزامات عملکرد پیل سوختی است.

این فرآیند دقیق و غیرمکانیکی امکان ایجاد کانال‌های جریان میکرو با وضوح بالا، تکرارپذیری عالی و تولید بدون تنش را فراهم می‌کند، که حکاکی شیمیایی نوری را برای بشقاب‌های دوقطبی فلزی پیشرفته در پیل‌های سوختی و الکترولیزرها ایده‌آل می‌سازد.

چرا ما را انتخاب کنید؟

• حکاکی شیمیایی نوری دقیق برای میدان‌های جریان بشقاب دوقطبی پیچیده و بدون پلیسه

• گزینه‌های متعدد فلزی شامل فولاد ضد زنگ، تیتانیوم، نیکل و آلیاژهای تخصصی

• تولید فوق‌العاده نازک و با دقت بالا برای مجموعه‌های فشرده و چگالی توان بالا

• از نمونه‌سازی سریع تا تولید انبوه با راه‌حل‌های انعطاف‌پذیر و کاملاً سفارشی

• کنترل کیفیت دقیق تضمین عملکرد مداوم و عمر طولانی

سوالات متداول:

1.قیمت سفارشی‌سازی بشقاب دوقطبی چقدر است؟

 -- قیمت به مواد، ضخامت، اندازه و سایر الزامات بستگی دارد، لطفاً الزامات دقیق خود را برای ما ارسال کنید، ما ’در اسرع وقت قیمت را به شما ارائه خواهیم داد.

2. چگونه بشقاب دوقطبی را سفارشی کنیم؟

 -- لطفاً نقشه خود را در فرمت‌های DXF، DWG، STP، PDF و سایر فرمت‌ها برای ما ارسال کنید، ما ’ارزیابی را انجام داده و قیمت را به شما ارائه خواهیم داد.

3. چگونه می‌توانیم کیفیت را تضمین کنیم؟

 ； ما همیشه قبل از تولید انبوه یک نمونه پیش‌تولید و همیشه بازرسی نهایی 100% قبل از حمل و نقل داریم.4. چرا باید از ما خرید کنید نه از تامین‌کنندگان دیگر؟برای ارسال نقشه بشقاب دوقطبی، روی "تماس با ما" در زیر کلیک کنید، ما از فرمت‌های DXF، DWG، STEP و غیره پشتیبانی می‌کنیم.

Xinhaisen برای تولید محصولات فلزی حکاکی شیمیایی نوری با کیفیت بالا، محدود و میکرو سایز تأسیس شده است. هفتاد پرسنل حرفه‌ای ما در تحقیق و توسعه، تولید و خدمات بازاریابی تخصص دارند.

 ； چه خدماتی می‌توانیم ارائه دهیم؟

-- شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW

 ； ارز پرداخت پذیرفته شده: USD، EUR، JPY، CAD، AUD، HKD، CNY; نوع پرداخت پذیرفته شده: T/T، Paypal، Western Union، Cash

.

آیا می‌خواهید بشقاب دوقطبی را سفارشی کنید؟ برای ارسال نقشه بشقاب دوقطبی، روی "تماس با ما" در زیر کلیک کنید، ما از فرمت‌های DXF، DWG، STEP و غیره پشتیبانی می‌کنیم.

یا مستقیماً به آدرس bella.xiang@xinhsen.com  ایمیل بزنید /  واتساپ: +86 18025476918
