روش فتوکیمولوژیک بر روی رول به رول در بالاترین دقت

توضیحات برگه ای از رولر به رولر:

کندهاي ريل به ريل چيست؟

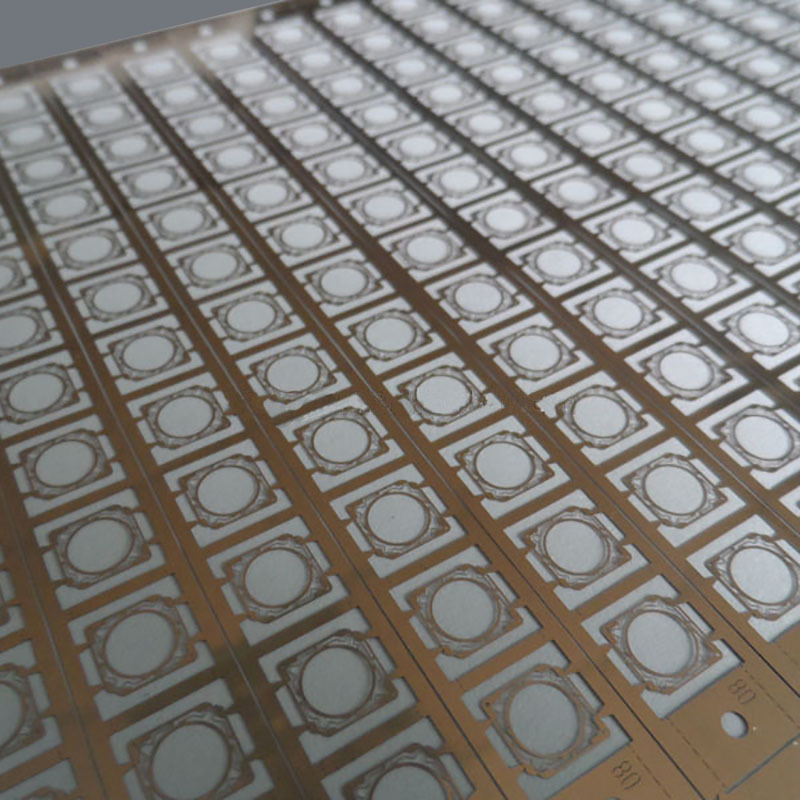

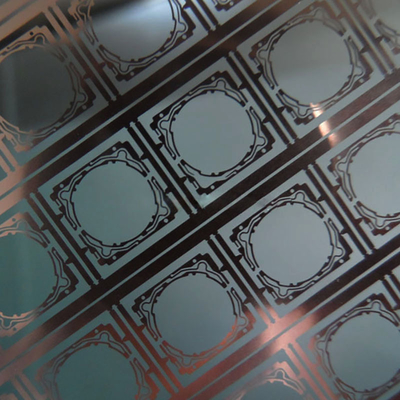

حکاکی از فیلم به فیلمهمچنین به عنوان حکاکی مستمر از رول به رول شناخته می شود، یک فرآیند حکاکی شیمیایی مستمر است که در آن فلز از یک کویل از طریق کل خط حکاکی تغذیه می شود و به یک رول دیگر برگردانده می شود.آن را عمدتا برای تولید حجم بالا از دقیق استفاده می شود، قطعات نازک و دقیق، مانند کانکتورها، قاب های سرب و میش های نازک.

مواد حکاکی از رول به رول:

• فولاد ضد زنگفولاد ضد زنگ به دلیل قدرت برتر و مقاومت در برابر خوردگی شناخته شده است و در محیط های پرطلب مانند تجهیزات پزشکی و دستگاه های سنجش صنعتی مورد استفاده قرار می گیرد.در صورتی که دوام طولانی مدت مورد نیاز باشد.
• مسبا هدایت الکتریکی فوق العاده، مس یکی از رایج ترین گزینه ها برای مدارها و اتصال های انعطاف پذیر است.که آن را برای تولید در مقیاس بزرگ ایده آل می کند.
• آلومینیومآلومینیوم با توجه به وزن کم و مقاومت طبیعی خود در برابر خوردگی، اغلب در هوافضا و الکترونیک قابل حمل استفاده می شود.

چگونه حکاکی مستمر از رول به رول کار می کند؟

حکاکی مستمر از حلقه به حلقه یک فرآیند با کارایی بالا است که برای تولید انبوه قطعات فلزی دقیق طراحی شده است.این فرآیند از یک کویل بلند فلزی استفاده می کند که به طور مداوم از طریق هر مرحله از تولید حرکت می کند..

1. باز کردن کویلیک نوار فلزی از یک رول بزرگ به خط تولید وارد می شود.
2. تمیز کردن و آماده سازی● نوار به طور کامل تمیز می شود تا روغن ها، اکسید ها یا آلاینده هایی که می توانند بر کیفیت نقاشی تاثیر بگذارند، از بین برود.
3. پوشش ضد نورمقاومت حساس به نور به طور مساوی در سطح نوار اعمال می شود.
4. تصویربرداریمدار یا الگوی بر روی نوار پوشش داده شده با استفاده از قرار گرفتن در معرض اشعه ماوراء بنفش از طریق یک ماسک عکاسی منتقل می شود.
5. حکاکیاین نوار از طریق حمام های حکاکی شیمیایی عبور می کند، جایی که مناطق متجلی فلز به دقت برای تشکیل طرح مورد نیاز حل می شوند.
6. جدا کردن‬ باقیمانده ی مقاومت نور برداشته می شود و الگوهای تمیز و کامل باقی می ماند.
7. بازپرداخت۰ نوار پردازش شده برای دست زدن آسان، بازرسی و یا جمع آوری مجدد به یک رول جمع آوری می شود.

این روش مستمر باعث تولید بالا، کیفیت ثابت و بهره وری در هزینه می شود و به ویژه برای الکترونیک، قطعات خودرو، میش های فیلتر و دستگاه های پزشکی مناسب است.

مزایایی که از حکاکی روی طناب به دست می آید

• حجم بالا:ماهیت مداوم تولید سریع و در مقیاس بزرگ را امکان پذیر می کند.

• مقرون به صرفههزینه های تولید را کاهش می دهد، که آن را برای تولید انبوه ایده آل می کند.

• دقیق تر:تکنیک های پیشرفته ای مانند حکاکی خشک، الگوهای با وضوح بالا را تضمین می کنند.

• قابل سازگاری:این فرآیند با طیف گسترده ای از مواد و کاربردهای مختلف کار می کند.

استفاده از رولر برای حکاکی رولر

• الکترونیک انعطاف پذیر: حکاکی R2R الگوهای ظریف را بر روی زیربناهای انعطاف پذیر ایجاد می کند، که برای تولید مدارهای سبک وزن و انعطاف پذیر، سنسورها و نمایشگرها ضروری است.




• دستگاه های پزشکی زیستی: حکاکی R2R برای تولید دستگاه های زیستی الکترونیکی انعطاف پذیر، از جمله سنسورهای پوشیدنی و دستگاه های پزشکی قابل کاشت، با استفاده از الگوهای دقیق مواد سازگار با زیستی استفاده می شود.

• انرژی خورشیدی: از آن برای الگوی سلول های خورشیدی فیلم نازک استفاده می شود، بهبود بهره وری آنها با بهینه سازی جذب نور و عملکرد الکتریکی.




• MEMS: این فرآیند تولید حجم زیادی از سیستم های میکرو الکترومکانیکی (MEMS) مانند شتاب سنجها و سنسورهای فشار را امکان پذیر می کند و کیفیت ثابت را تضمین می کند.

• برچسب های RFID: برای ایجاد الگوهای آنتن در برچسب های RFID که برای سیستم های موجودی و پرداخت استفاده می شود، حیاتی است.

چگونه به سفارشی کردن قطعات فلزی خود را با رول به رول حکاکی از ما؟

1.لطفاً طرحتون رو به ما بفرستيد
ما فرمت های فایل زیر را می پذیریم:DWG، DXF، PDF، STP، Gerber، IGES، CorelDraw وآدوبی الستراتر

2.زمان تولید نمونه: 3-10 روز

3.اکسپرس: توسط DHL،فدEx،TNT،حدود 3-7 روز.
