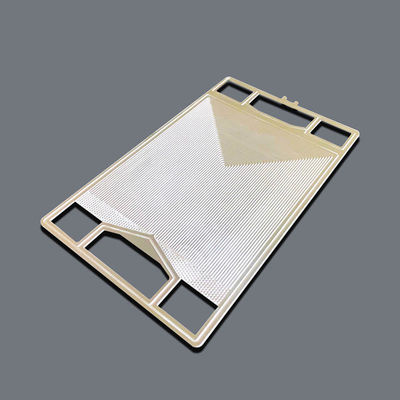

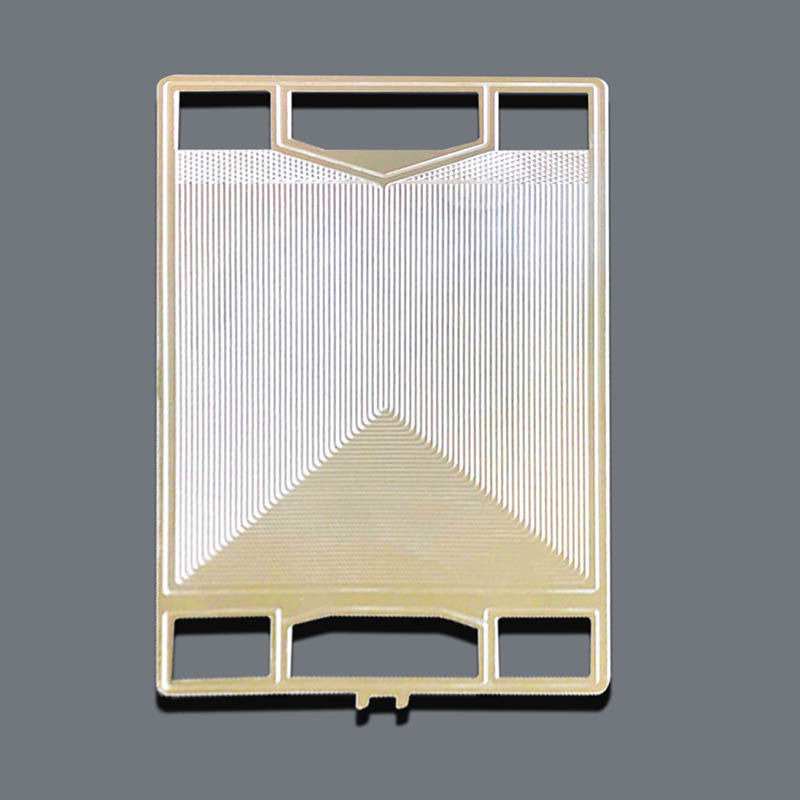

صفحه ی مبادله گرما PCHE برای ایستگاه سوخت رسانی هیدروژن

توضیحاتصفحه مبادله گرما PCHE

مبادله گرما مدار چاپی چیست؟

مبادله گرما مدار چاپی (PCHE) یک مبادله گرما پیشرفته است که میکروکانال های حک شده شیمیایی را با پیوند پخش ادغام می کند. این طراحی بلوک جامد اطمینان از قدرت بالا را فراهم می کند ،بهره وری حرارتی عالی، و عملکرد قابل اعتماد در شرایط عملیاتی شدید.

مشخصاتصفحه مبادله گرما PCHE

تولیدصفحه مبادله گرما PCHE

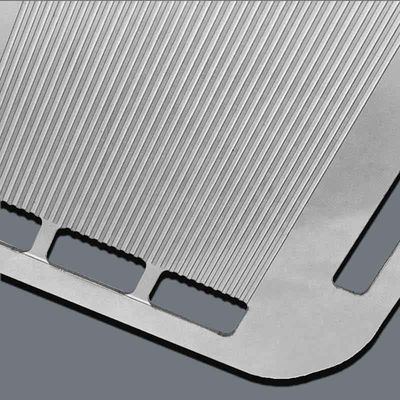

1.میکرو کانال های خیس شیمیایی از صفحه های مبادله گرما PCHE

حکاکی شیمیایی،همچنین به عنوان حکاکی عکس یا ماشینکاری فوتوشیمیک (PCM) شناخته می شود، یک فرآیند بسیار دقیق برای شکل دادن فلزات است.مناطق از پیش تعریف شده از سطح فلزی.

• برش موادورق فلزی به اندازه مورد نیاز برای پردازش برش داده می شود.
• تمیز کردن▪ روغن ها، اکسید ها و آلاینده ها برای اطمینان از تمیز بودن سطح از بین می روند.
• چاپیک لایه ضد نور استفاده می شود و الگوی طراحی بر روی سطح چاپ می شود.
• قرارگیریصفحه چاپی در معرض نور UV از طریق یک ماسک عکاسی قرار می گیرد و مناطق انتخاب شده را سخت می کند.
• توسعه✅ نورپردازی غیر سخت شده از بین می رود و مناطق مورد نظر را نشان می دهد.
• حکاکی‬ ورق در محلول شیمیایی غوطه ور می شود که فلز را از بین می برد و الگوی مورد نظر را تشکیل می دهد.
• جدا کردنباقیمانده نورپردازی از بین می رود و ساختار حک شده نهایی باقی می ماند.
• بازرسی داده ها- قطعات نهایی با توجه به داده های طراحی برای اطمینان از دقت و کیفیت بررسی می شوند.

2صفحه های مبادله گرما PCHE با اتصال پخش

ما راه حل های جامع برای مبادلات گرما مدار چاپی (PCHEs) را ارائه می دهیم.مبادلات گرما ما برای ارائه کارایی برتر طراحی شده اند، قابلیت اطمینان قابل اعتماد و عملکرد پایدار برای چالش برانگیزترین برنامه ها.

بسته بندی و حمل و نقلf صفحه مبادله گرما PCHE

روش بسته بندی:

ما گزینه های بسته بندی متعدد را برای تضمین حداکثر حفاظت از جمله پوشش های محافظ، کیسه های PE و ورودی های فوم ارائه می دهیم. راه حل های بسته بندی سفارشی نیز بر اساس درخواست در دسترس هستند.

حملروش ها:

از طریق هوا / دریا / EMS /DHL/فدکسUPS

چگونه به سفارشی صفحه مبادله گرما PCHE؟

1.لطفاً طرحتون رو به ما بفرستيد
ما فرمت های فایل زیر را می پذیریم:DWG، DXF، PDF، STP، Gerber، IGES، CorelDraw وAdobe Illustrator

2.زمان تولید نمونه: 3-10 روز

3.اکسپرس: توسط DHL،فدEx،TNT،حدود 3-7 روز.
