صفحات میدان جریان حکاکی شیمیایی فلز برای تولید کننده مبدل حرارتی مدار چاپی

Xinhaisen از فرآیند حکاکی فتو شیمیایی برای تولید صفحات جریان برای مبدل های حرارتی مدار چاپی (PCHE) استفاده می کند و امکان ایجاد میکروکانال های دقیق و طرح های پیچیده را فراهم می کند.

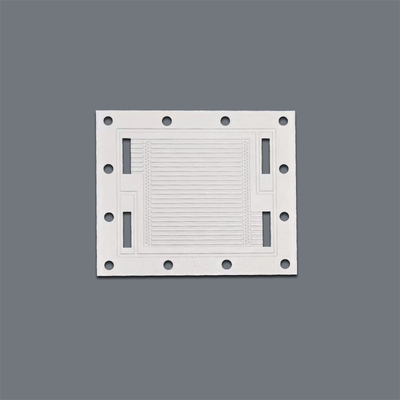

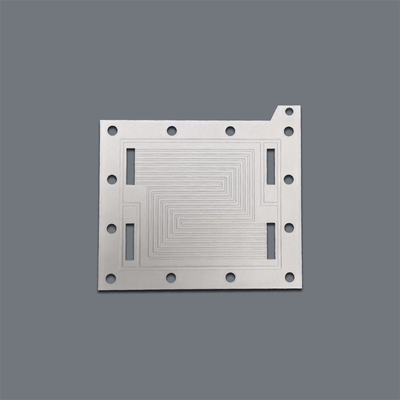

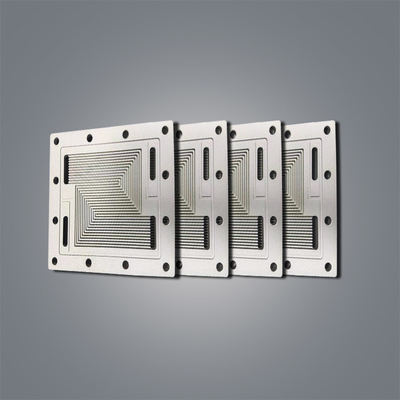

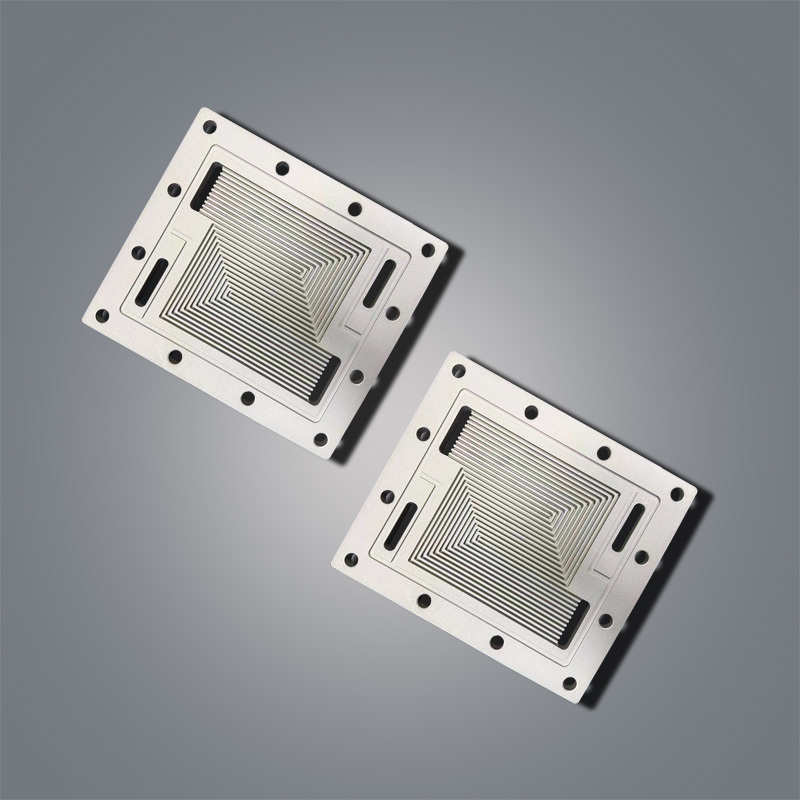

توضیحات صفحات میدان جریان برای مبدل های حرارتی مدار چاپی

مبدل های حرارتی مدار چاپی چیست؟

مبدل حرارتی مدار چاپی (PCHE) یا مبدل حرارتی فشرده پیوندی (DCHE) یک مبدل حرارتی پیشرفته است که میکروکانال های حکاکی شده شیمیایی را با پیوند انتشار ادغام می کند. این طراحی بلوک جامد، استحکام بالا، راندمان حرارتی عالی و عملکرد قابل اعتماد را در شرایط عملیاتی شدید تضمین می کند.

مشخصات صفحات میدان جریان برای مبدل های حرارتی مدار چاپی

تولید صفحات میدان جریان برای مبدل های حرارتی مدار چاپی

1. حکاکی شیمیایی میکرو کانال های صفحات مبدل حرارتی فشرده

حکاکی شیمیایی (همچنین به نام حکاکی عکس یا ماشینکاری فتو شیمیایی، PCM) یک فرآیند ماشینکاری فلز دقیق است که مناطق انتخاب شده فلز را با استفاده از محلول های شیمیایی (مواد حکاکی) حذف می کند.

• آماده سازی فلز – ورق فلزی برای حذف روغن، اکسیدها یا آلاینده ها تمیز می شود.

• پوشش – یک پوشش حساس به نور (فوتورزیست) روی ورق اعمال می شود.

• نوردهی– طرح مورد نظر با استفاده از نور UV و یک ماسک عکاسی بر روی فوتورزیست منتقل می شود. مناطقی که در معرض نور قرار می گیرند سخت می شوند، در حالی که مناطق در معرض نور قرار نگرفته نرم باقی می مانند.

• ظهور – فوتورزیست نرم شسته می شود و فلز برهنه را در مناطقی که باید حکاکی شوند، نمایان می کند.

• حکاکی – ورق در یک محلول حکاکی (معمولاً کلرید آهن، کلرید مس یا اسید نیتریک، بسته به فلز) قرار می گیرد. مواد شیمیایی مناطق محافظت نشده را حل می کنند و الگوی مورد نظر را ایجاد می کنند.

• لایه برداری و تکمیل – فوتورزیست سخت شده حذف می شود و قطعه حکاکی شده دقیق باقی می ماند.

2. صفحات مبدل های حرارتی فشرده پیوند داده شده با انتشار

ما در ارائه راه حل های end-to-end برای مبدل های حرارتی مدار چاپی (PCHE) تخصص داریم. با ادغام حکاکی شیمیایی دقیق با پیوند انتشار پیشرفته, ما اطمینان می دهیم که هر مبدل حرارتی قابلیت اطمینان بالا، راندمان برجسته و عملکرد ثابت را برای پاسخگویی به نیازهای کاربردی سخت ارائه می دهد.

بسته بندی و حمل و نقل صفحات میدان جریان برای مبدل های حرارتی مدار چاپی

روش های بسته بندی:

ما چندین گزینه بسته بندی را برای اطمینان از حداکثر محافظت، از جمله روکش های محافظ، کیسه های PE و درج های فوم ارائه می دهیم. راه حل های بسته بندی سفارشی نیز در صورت درخواست در دسترس هستند.

روش های حمل و نقل:از طریق هوا/ دریا/ EMS/

DHL/ FedEx/ UPSچگونه می توانیم

صفحات میدان جریان برای مبدل های حرارتی مدار چاپی را از ما سفارشی کنیم؟1.

لطفاً طرح خود را برای ما ارسال کنید.ما فرمت های فایل زیر را می پذیریم: DWG، DXF، PDF، STP، Gerber، IGES، CorelDraw و
Adobe Illustrator2.

زمان تولید نمونه: 3-10 روز3.

اکسپرس: توسط DHL، FedEx, TNT, حدود 3-7 روز.
