صفحات جریان اچینگ شیمیایی با دقت بالا برای مبدل های حرارتی مدار چاپی

صفحات جریان اچینگ شیمیایی با دقت بالا برای مبدل های حرارتی مدار چاپی

نام تجاری:	XHS/ Customized
شماره مدل:	عرف
مقدار تولیدی:	10
قیمت:	80-100USD
شرایط پرداخت:	t/t
توانایی عرضه:	10000-100000 قطعه در هفته

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001, ISO 14001

مواد:

فولاد ضد زنگ ، تیتانیوم یا سفارشی

ضخامت:

0.5-3.0mm

تحمل:

+/- 0.005 میلی متر

روند تولید:

عکس شیمیایی عکس ، آبکاری ، تمبر ، برش لیزر

جزئیات بسته بندی:

کیف و کارتن PE / سفارشی

قابلیت ارائه:

10000-100000 قطعه در هفته

برجسته کردن:

صفحات جریان اچینگ شیمیایی با دقت بالا,صفحات جریان مبدل حرارتی PCHE,اجزای مبدل حرارتی مدار چاپی

PCHE heat exchanger flow plates

printed circuit heat exchanger components

توضیح محصول

صفحات مبدل حرارتی مدار چاپی سفارشی حکاکی شده با دقت بالا

Xinhaisen از فرآیند حکاکی فوتوشیمیایی برای تولید صفحات جریان برای مبدل های حرارتی مدار چاپی (PCHEs) استفاده می کند، با کانال های میکرو با دقت بالا و الگوهای پیچیده.

توضیحاتصفحات جریان برای مبدل های حرارتی مدار چاپی

مبدل های حرارتی مدار چاپی چیست؟

مبدل حرارتی مدار چاپی (PCHE), همچنین به عنوان مبدل حرارتی فشرده پیوندی انتشار (DCHE), یک مبدل حرارتی نسل بعدی است که ترکیب می کند طراحی فوق العاده فشرده با راندمان بالا. کانال‌های جریان، از مقیاس میکرو تا میلی‌متر، با دقت در صفحات فلزی توسط فناوری حکاکی شیمیایی حکاکی می‌شوند. سپس این صفحات با هم پیوند انتشار داده می‌شوند و یک ساختار بلوک جامد ایجاد می‌کنند که قادر به تحمل شرایط دمایی و فشاری شدید در حالی که عملکرد انتقال حرارت عالی را تضمین می کند.

مشخصاتصفحات جریان برای مبدل های حرارتی مدار چاپی

مواد	فولاد ضد زنگ 316L، آلومینیوم و غیره.
ضخامت	0.5 میلی متر تا 5.0 میلی متر را می توان سفارشی کرد
اندازه	قابل تنظیم است، حداکثر تا 600*1800 میلی متر,
تلرانس عمومی	±0.1 میلی متر، با توجه به ضخامت صفحه
پردازش	ماشینکاری فوتوشیمیایی / حکاکی فلز / حکاکی عکس
سایر پردازش ها	پیوند انتشار یا سایر پردازش ها در صورت درخواست

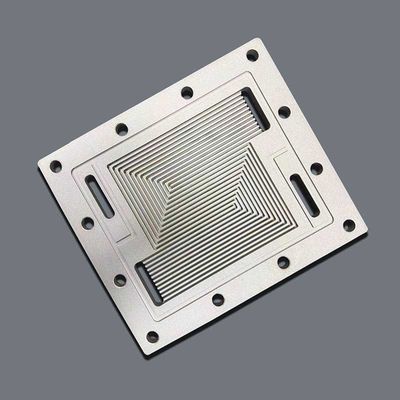

صفحات جریان اچینگ شیمیایی با دقت بالا برای مبدل های حرارتی مدار چاپی 1

تولید صفحات جریان برای مبدل های حرارتی مدار چاپی

1. حکاکی شیمیایی کانال های میکرو صفحات مبدل حرارتی فشرده

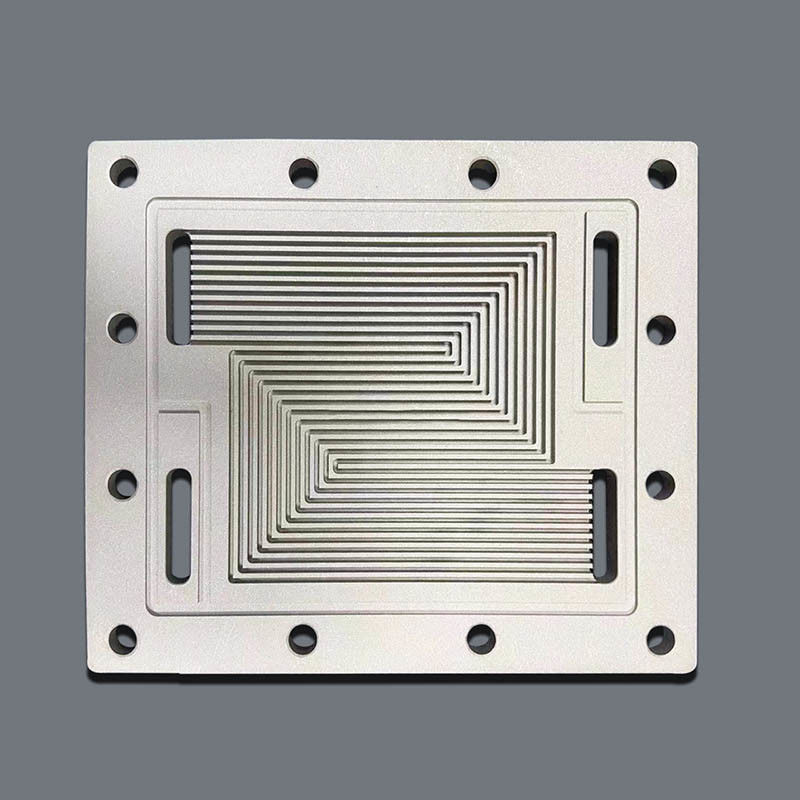

صفحات جریان اچینگ شیمیایی با دقت بالا برای مبدل های حرارتی مدار چاپی 4

2. پیوند انتشار داده شده صفحات مبدل های حرارتی فشرده

ماما در ارائه تخصص داریم راه حل های end-to-end برای مبدل های حرارتی مدار چاپی (PCHEs). با ادغام حکاکی شیمیایی دقیق با پیوند انتشار پیشرفته, ما اطمینان می دهیم که هر مبدل حرارتی ارائه می دهد قابلیت اطمینان بالا، راندمان برجسته و عملکرد ثابت برای پاسخگویی به نیازهای کاربردی.

صفحات جریان اچینگ شیمیایی با دقت بالا برای مبدل های حرارتی مدار چاپی 5

بسته بندی و حمل و نقلمبدل های حرارتی مدار چاپی

روش های بسته بندی:

ما چندین گزینه بسته بندی را برای اطمینان از حداکثر حفاظت ارائه می دهیم، از جمله روکش های محافظ، کیسه های پلی اتیلن و درج های فوم. راه حل های بسته بندی سفارشی نیز در صورت درخواست در دسترس هستند.

حمل و نقلروش ها:

از طریق هوا / دریا / اکسپرس: EMS/DHL/FedEx/UPS

چگونه صفحات مبدل حرارتی فشرده را از ما سفارشی کنیم؟

1.لطفاً طرح خود را برای ما ارسال کنید.
ما فرمت های فایل زیر را می پذیریم: DWG، DXF، PDF، STP، Gerber، IGES، CorelDraw و Adobe Illustrator
2.زمان تولید نمونه: 3-10 روز
3.اکسپرس: توسط DHL، FedEx، TNT، حدود 3-7 روز.
