صفحه های دو قطبی با دقت بالا برای الکترولایزر سلول سوخت

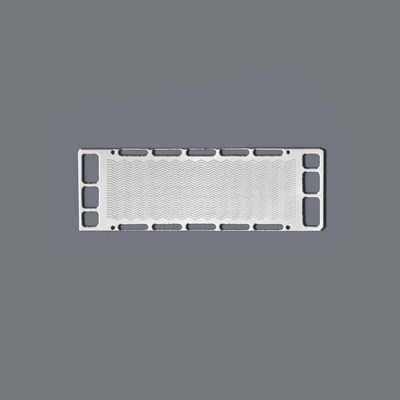

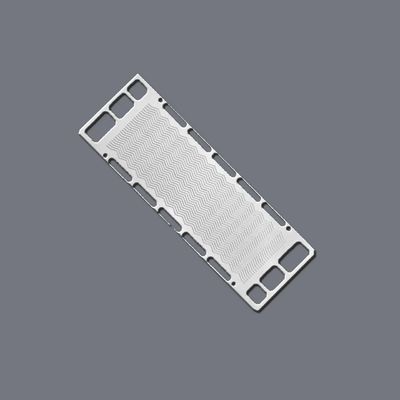

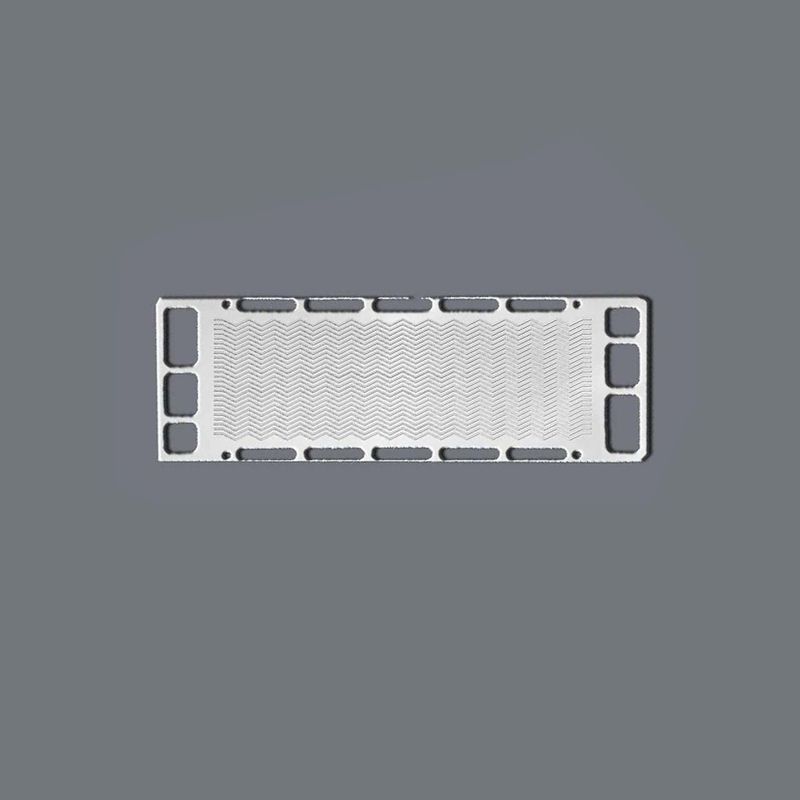

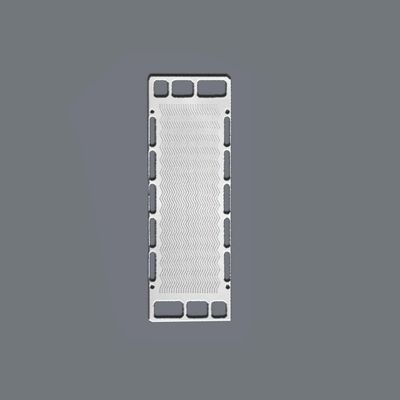

صفحه های دوقطبی حک شده با دقت بالا برای سلول های سوخت و الکترولیزر

خلاصه صفحات دوقطبی

صفحه های دو قطبی که به صورت شیمیایی حک شده اند عملکرد برتر در سلول های سوخت، الکترولیزرها و باتری های جریان را ارائه می دهند.تکنولوژی حکاکی فتوشیمیک ما الگوهای پیچیده مایکرو فلو را با دقت بی نظیر امکان پذیر می کند، بهینه سازی توزیع گاز / مایع در حالی که کاهش فشار را به حداقل می رساند. این صفحات برای بهبود بهره وری انرژی در کاربردهای هیدروژن حیاتی هستند.

مزیت های اصلی
✔طرح های بسیار نازک(0.1-2.0mm) با یکپارچگی ساختاری بالا
✔سطوح مقاوم به خوردگیبرای محیط های اسیدی / قلیایی
✔الگوهای میدان جریان سفارشی(سرپنتین، بین انگشت، بیومیتیک)
✔فشار مکانیکی صفردر مقابل جایگزین های چاپی/بریده شده با لیزر
✔نمونه سازی سریع→ انتقال تولید انبوه

صفحه های دوقطبیمشخصات

ویژگی های طراحی

•الگوهای جریان: معماری های پیچیده 3D، مارپیچی، موازی، نوع پین
•ویژگی های یکپارچه: کانال های خنک کننده، پورت های سنسور، پین های تراز
•پوشش: سرامیک های رسانا، درمان های هیدروفوب، لایه های ضد آلودگی
•پس از پردازش: آماده سازی جوش لیزر، مهر و موم های برجسته، علامت گذاری QC

داده های عملکرد
کاهش فشار ۱۰ تا ۱۵ درصد کمتر در مقایسه با طرح های معمولی
️ >98٪ بهره وری جمع آوری فعلی
️ سازگار با 2-5x فشرده سازی انباشت
زمان عمر 5000+ ساعت در آزمایشات شتاب PEMFC

درخواست ها

▸سلول های سوخت هیدروژن(PEMFC، SOFC، DMFC)
▸الکترولایزر آب(PEM، AEM، قلیایی)
▸باتری های جریان ردوکس(سیستم های VRFB، Zn-Br)
▸سیستم های تبدیل CO2
▸دستگاه های آزمایشگاهی بر روی تراشه

تضمین کیفیت

• 100٪ بازرسی نوری خودکار (AOI)

• گواهینامه مواد: EN 10204 3.1، استانداردهای ASTM

• آزمایش خوردگی ex situ/in situ

• مطابق با ISO 9001 و IATF 16949

گزینه های سفارشی سازی
✓ میدان های جریان بهینه شده CFD
✓ طرح های ترکیبی فلز/گرافیت
✓ انبار های صفحه ای که از قبل جمع شده اند
✓ نمونه سازی سریع (نمونه های 5-7 روزه)

چرا شينهن؟
•دقت ویژگی 50μmبرای پویایی مطلوب مایعات
•10،000+ صفحه/ماهظرفیت تولید
•حمایت از DFMبرای مقیاس بندی مقرون به صرفه
