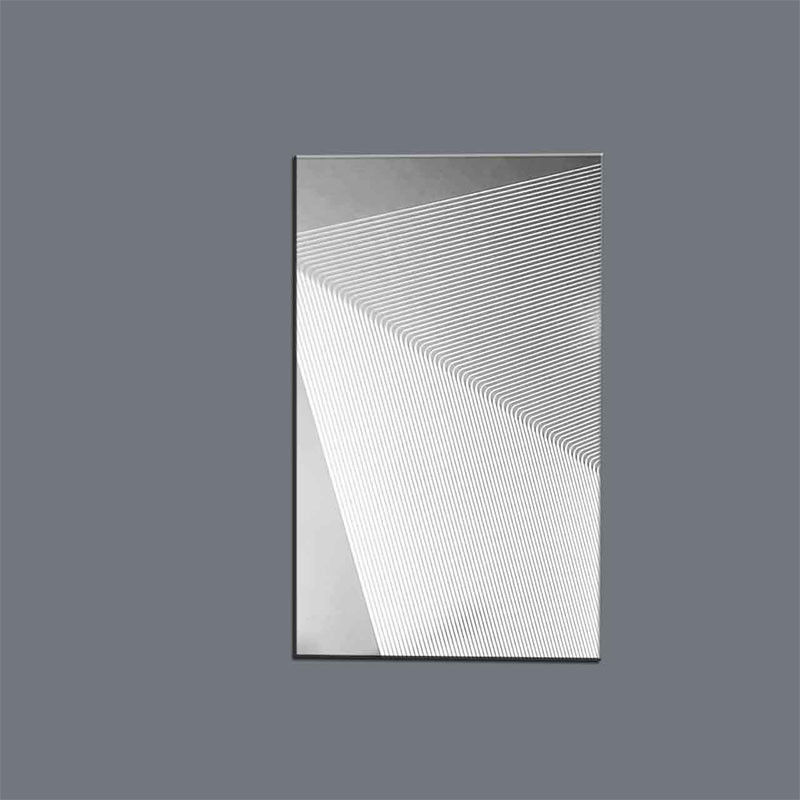

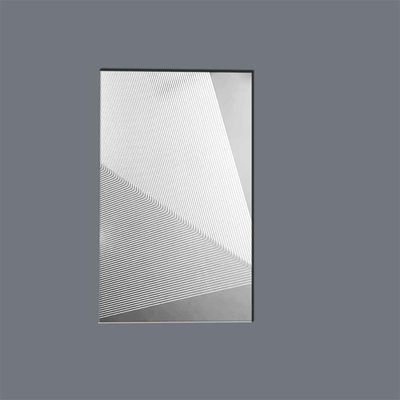

مدار چاپی با دقت حک شده مبادله گرما کارایی حرارتی بالاتر

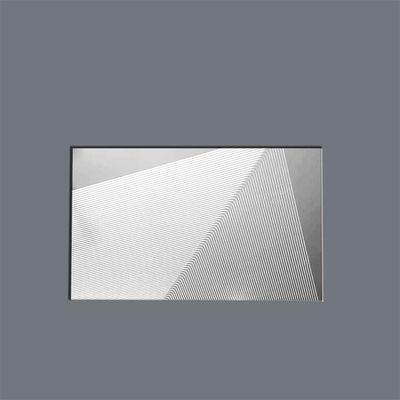

مدار چاپی با دقت بریده شده مبادله گرما کارایی حرارتی بالاتر

مبادلات گرما مدار چاپیمرور کلی

PCHEs سنگ شکن شیمیایی Xinhsen نسل بعدی مبادلات گرما فشرده را نشان می دهد که عملکرد حرارتی بی نظیر را در کاربردهای حیاتی ارائه می دهد.با استفاده از تکنولوژی عکاسی شیمیایی اختصاصی ما، ما الگوهای پیچیده میکرو کانال ایجاد می کنیم که در حالی که مقاومت فشار استثنایی را حفظ می کنند، به بهره وری برتر انتقال گرما دست می یابند.

مزیت های اصلی
✔کارایی فوق العاده بالا- تراکم سطح تا 2500 m2/m3
✔قابلیت فشار شدید- تا 600 بار فشار عملیاتی
✔فشرده و سبک- 85 درصد کوچکتر از مبادلات معمولی
✔مقاوم به خوردگی- سازگاری گسترده مواد
✔طرح های جریان سفارشی- الگوهای کانال بهینه شده برای هر برنامه کاربردی

مبادلات گرما مدار چاپیمشخصات

ویژگی های طراحی
•الگوهای کانال: مستقیم، زیگ زگ، سینوساید یا سفارشی CFD بهینه شده
•طبقه بندی: ساخت و ساز به واسطه ی اتصال با پخش یا جوش
•تنظیمات پورت: طرح های جریان متقابل، جریان مخالف، چند گذر
•ویژگی های ویژه: سنسورهای یکپارچه، اندازه های کانال های هیبریدی

داده های عملکرد
ضریب انتقال گرما: 3000-8000 W/m2K
ارزش NTU تا 50
درجه حرارت نزدیک به 3 درجه سانتیگراد
کاهش فشار تا 0.1 بار

درخواست ها
▸ چرخه های قدرت CO2 فوق بحرانی
▸ LNG و پردازش کریوجنیک
▸ سیستم های راکتور هسته ای
▸ مدیریت حرارتی هوافضا
▸ سیستم های سلول سوخت هیدروژن
▸ بازیافت گرما از زباله های صنعتی

تضمین کیفیت

• بررسی ابعاد 100٪ (مقادیر نوری)

• گواهینامه مواد (MTC، EN10204 3.1)

• آزمایش فشار به 1.5x فشار طراحی

• مطابق با بخش VIII بخش 1 ASME BPVC

• تولید با گواهینامه ایزو 9001 و AS9100

گزینه های سفارشی سازی
✓ طراحی کانال بهینه شده برای CFD
✓ پوشش های ویژه (Ni، Cr، سرامیک)
✓ پورت های ابزار
✓ واحدهای ماژولار فشرده
✓ ادغام کامل سیستم

چرا Xinhsen PCHE را انتخاب می کنید؟
فرآیند حکاکی شیمیایی ما اجازه می دهد:
•ویژگی های واقعی در مقیاس کوچکبدون فشار مکانیکی
•یکنواخت کامل کانالبرای جریان متعادل
•هندسه های پیچیدهبا ماشینکاری غیرممکن است
•نمونه سازی سریع- 2-3 هفته برای نمونه های آزمایش

ظرفیت تولید
• نمونه های اولیه: 2-3 هفته
• تولید انبوه: 50،000+ صفحه / ماه
• واحد های کامل: 4 تا 8 هفته زمان تحویل
