جزئیات محصولات

خونه محصولات

قطعات فلزی برای الکترونیک

نام تجاری:	XHS/Customize
شماره مدل:	سفارشی کردن
مقدار تولیدی:	10
قیمت:	50-100USD
شرایط پرداخت:	T/T
توانایی عرضه:	10000-100000pcd / هفته

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001, ISO 14001, IATF 16949

مواد:

SUS301 ، SUS304 ، SUS316

تکنولوژی:

عکس شیمیایی عکس

ضخامت:

0.01-2.0 میلی متر

تحمل:

+/-0.01 میلی متر

جزئیات بسته بندی:

کیسه های PE و کارتن

قابلیت ارائه:

10000-100000pcd / هفته

برجسته کردن:

کانکتورهای الکتریکی دقیق,اتصالات الکتریکی,قطعات فلزی الکترونیک

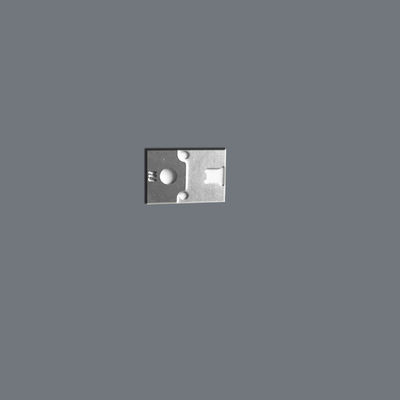

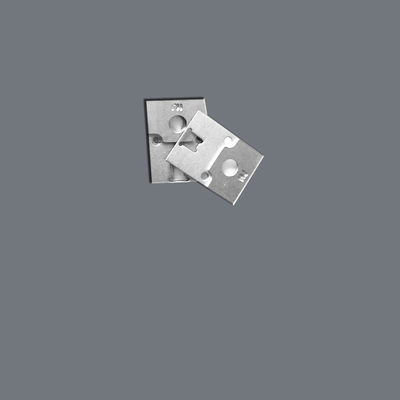

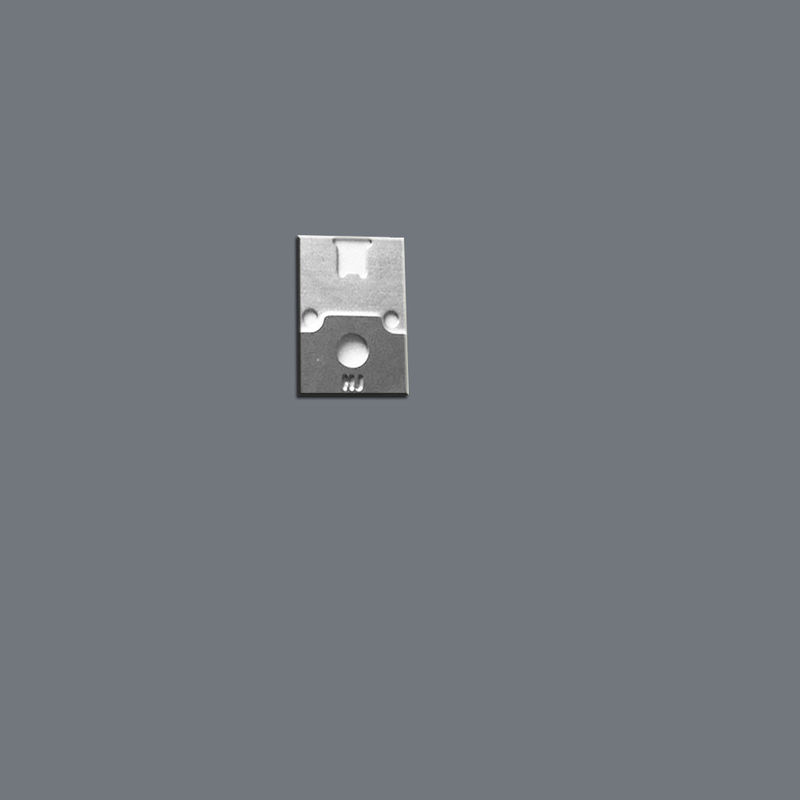

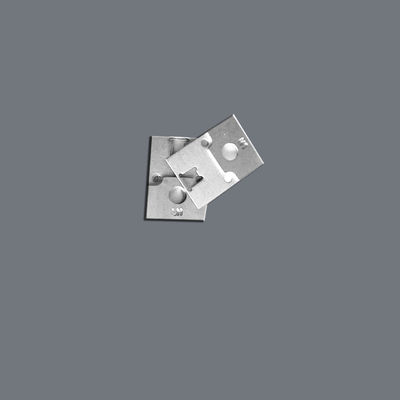

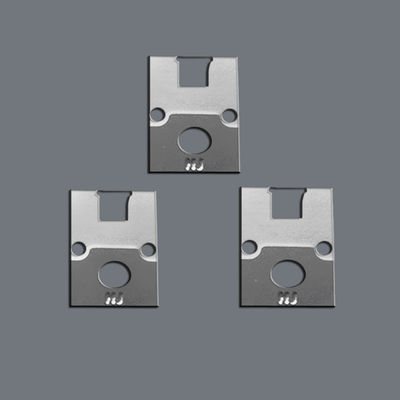

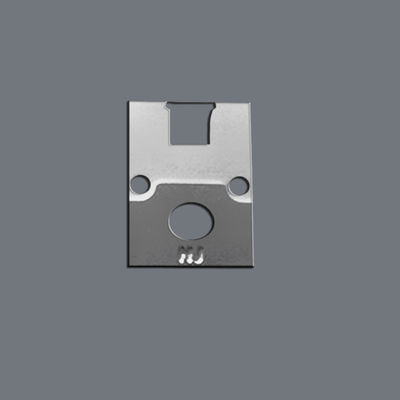

Photo Chemical Etching Electrical Connectors

Electronics Metal Component

توضیح محصول

دقت خط نازک مواد شیمیایی عکاسی برقی قطعات فلزی برای الکترونیک

مرور کلی
تکنولوژي شينسن تخصصي در توليد دستگاه هاي با کارايي بالااتصال دهنده های الکتریکی که به صورت شیمیایی حک شده اندبرای کاربردهای پرطلب در بخش های الکترونیک، خودرو، هوافضا و صنایع.تکنولوژی حکاکی دقیق ما تولید کانکتورهای بسیار ظریف را با هدایت استثنایی امکان پذیر می کند، دوام و دقت ابعادی که از جایگزین های پرتاب شده سنتی فراتر می رود.

ویژگی های کلیدی و مزایای آن

✔میکرو پریسژن-به ارتفاع فوق العاده ای می رسد تا0.1 میلی متربا تحمل ±0.03mm
✔تخصص مواد- آلیاژ های مس رسانای بالا، مس بریلیوم و فلزات ویژه
✔طراحی های پیچیده- الگوهای پیچیده تماس بدون محدودیت ابزار
✔سطح فوق العاده- لبه های صاف و بدون سوراخ برای جفت گیری قابل اعتماد
✔مقرون به صرفه- از دست دادن مُردهای پرتاب گران برای نمونه های اولیه
✔تولید سریع- نمونه ها در 7 روز، تولید انبوه مقیاس

مشخصات فنی

پارامتر	مشخصات
دمای عملیاتی	-55°C تا +150°C (مجموعه های گسترده تری در دسترس است)
رتبه بندی فعلی	تا 20A (بسته به مواد و طراحی)
پوشش سطح	گزینه های پوشش طلا، نقره، قلع یا نیکل
مقاومت تماس	<5mΩ (با توجه به مواد و پوشش)
تحمل ابعاد	±0.03mm (استانداردی) ، ±0.01mm (دقیقت بالا)
گزینه های مادی	C11000 مس، C17200 بریلیوم مس، فسفر برنز، نیکل نقره
محدوده ضخامت	0.05mm - 2.0mm (استانداردی)
فاصله تماس	0.1mm - 5.0mm (قابل سفارشی سازی)

انواع کانکتور در دسترس

•کانکتورهای باتری- تماس های جریان بالا برای سیستم های ذخیره انرژی
•کانکتورهای FFC/FPC- رابط های مدار انعطاف پذیر با ارتفاع دقیق
•از هیئت مدیره به هیئت مدیره- اتصال دقیق برای PCB ها
•کانکتورهای برق- ترمینال های جریان بالا و بارهای اتوبوس
•کانکتورهای RF- تماس های محافظ برای کاربردهای فرکانس بالا
•تماس های بهار سفارشی- اجزای MEMS و میکرو سوئیچ

مزایای عملکرد

•کیفیت ثابت: فرآیند حکاکی تغییرات چاپ را از بین می برد
•انعطاف پذیری طراحی: هیچ محدودیتی در هندسه تماس وجود ندارد
•دوام: خواص بسیار عالی بهار (به ویژه BeCu)
•چسبندگی پوشش: سطح فوقانی برای پیوند های قابل اطمینان
•کوچک سازی: امکان طراحی کانکتور های بسیار جمع و جور را فراهم می کند

تضمین کیفیت

• تولید گواهینامه ایزو 9001:2015
• 100٪ بازرسی نوری خودکار (AOI)
• تجزیه و تحلیل برش متقابل برای ابعاد بحرانی
• نظارت مداوم بر ضخامت پوشش
• قابلیت های آزمایش مکانیکی و الکتریکی
